[알고리즘] 외판원 문제, TSP(The Traveling Salesperson Problem) | 설계 및 분석

외판원 문제란?

  home city에서 출발해 모든 city를 한번씩 거치고 다시 home city로 돌아오는 최단 경로를 구하는 문제이다.

  만약 무식하게 모든 경우의 수를 다 알아본 후 가장 짧은 경로를 찾는다면 그 성능은 어떻게 될까? (n - 1)! 즉 O(n!)이라는 결과가 나온다. 이렇게 비효율적인 방법은 쓸모가 없으므로  우리는 동적계획법을 사용하여  TSP를 풀어보려고 한다.



<shortest path에서 문제에서 사용하는 자료구조>

① W : 그래프의 인접행렬

     W[i][j] = 이음선의 가중치 (v_i에서 v_j로의 이음선이 있는 경우)

                  =  ∞                         (v_i에서 v_j로의 이음선이 없는 경우)

                  =   0                          ( i = j인 경우 )



그래프를 컴퓨터가 알아볼 수 있도록 배열(인접행렬)로 변환

② V : 모든 정점들이 담긴 집합

③ A : V의 부분집합

④ D[v_i][A] :  v_i에서 A의 집합들을 한번씩 모두 지나면서 v₁로 가는 최단경로의 길이

  쉽게 이해하면 D[출발 정점][중간에 거치는 애들] 이다.



알고리즘 설계전략

① 재귀 관계식 정립

  D[v_i][A]값을 계산할 때, v_i는 출발점이므로 무조건 지난다고 가정하므로 v_i에서 A의 정점들(v_i 제외) 중 하나인 v_j와의 거리를 W[v_i][v_j]라고 하고, v_j에서부터 1을 찾아가는 것은 이미 계산한 값들이 담긴 D배열로 부터 최단 값을 가져온다. 이 값은 D[v_j][A - { v_j }]로 표현된다.



D[v_i][A] = minimum_vj∈A(W[i][j] + D[v_j][A - { v_j }]) if A≠∅

D[v_i][∅] = W[i][1]



② bottom-up 방식으로 해결

  처음엔 D배열에 최단값을 미리 저장하고 이를 사용한다는 것이 가능한가 싶기도하고 와닿지않지만, 동적 계획법은 작은 문제에서 큰 문제로 점점 크기를 확장하며 저장한다는 점을 기억하자. 우리는 여기서 A, 즉 D[v_i][A] 이 부분에 들어갈 배열의 수가 0개일 때부터 점점 크기를 늘려가며 배열에 저장한다.

  이 때, A의 개수가 0개라는 것은 중간에 거치는 곳 없이 바로 v₁로 간다는 뜻과 같으므로 D[v_i][∅] = W[i][1]이다.



<적용 예>

출처 : basics of algorithms, Richard Neapolitan, 도경구역

- A가 0개

 D[v2][∅] = 1   (= v2 → v1)

 D[v3][∅] = ∞ (= v3 → v1)

 D[v4][∅] = 6   (= v4 → v1)



- A가 1개

 D[v2][{v3}] = 6 + ∞  =  ∞  (= v2 → v3 → v1)

 D[v2][{v4}] = 4 + 6 = 10      (= v2 → v4 → v1)

 D[v3][{v2}] = 7 + 1 = 8        (= v3 → v2 → v1)

 D[v3][{v4}] = 8 + 6  =14     (= v3 → v2 → v1)

 D[v4][{v2}] = 3 + 1 = 4        (= v3 → v2 → v1)

 D[v4][{v3}] = ∞ + ∞  = ∞ (= v3 → v2 → v1)



  이처럼 앞에서 계산해 놓은 값이 뒤에서 다시 사용된다는 것을 확인할 수 있다.



알고리즘 수도코드

※v1,v2,..vj는 각각 v₁,v₂,..v_j를 의미한다. 첨자 표기가 안돼서..

void travel(int n, const number W[], index P[][], number& minlength) {
  index i, j, k;
  number D[1..n][subset of V-{v1}];

  for(i=2; i<=n; i++)
    D[i][∅] W[i][1];

    for(k=1; k<= n-2; k++)
      for(all subsets A⊂V-{v1} containing k vertices)
        for(i such that i 1 and vi is not in A) {
          D[i][A] = min(W[i][j] + D[j][A-{vj}]);//(j:vj∈A) //basic operation
          P[i][A] = value of j that gave the minimum;
        }

      D[1][V-{v1}] = min(W[1][j]+D[j][V-{v1,vj}]);//2<=j<=n)
      P[1][V-{v1}] = value of j that gave the minimum;
      minlength = D[1][V-{v1}]
}



알고리즘 분석

  basic operation :  v₁로 가는 최단 길이를 담은 D[i][A] 값을 계산하는 부분(D[i][A] = min(W[i][j] + D[j][A-{vj}]))

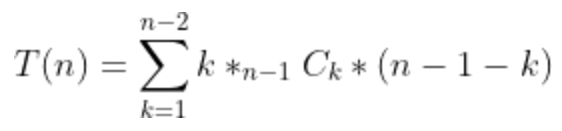

  basic operation은 3중 포문에 싸여있다. 위에서부터 첫번째 for문은 n-2번, 그 속의 for문은 n-1Ck번(n-1개 중에 k개를 고르므로),     또 그 속의 for문은 n-1-k번 반복하므로 이를 k에 대한 식으로 나타내면 아래와 같다.

위 식에 아래 개념을 적용하여 성능을 알아보자.

- 적용과정 및 결과



∴Θ(n²2ⁿ)
